Y42X型帶壓力表減壓閥

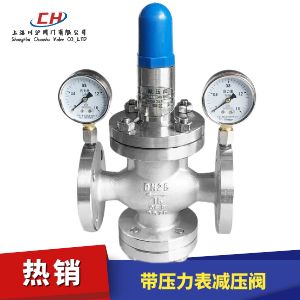

Y42X型帶壓力表減壓閥圖片

Y42X型帶壓力表減壓閥 型號：Y42X

Y42X型帶壓力表減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。

使用范圍
Y42X型帶壓力表減壓閥適用于水和非腐蝕性液體介質的管路。

Y42X型帶壓力表減壓閥 技術參數

公稱壓力(Mpa) 1.0 1.6 2.5
殼體試驗壓力(Mpa)* 1.5 2.4 3.75
密封試驗壓力(Mpa) 1.0 1.6 2.5
高進口壓力(Mpa) 1.0 1.6 2.5
出口壓力范圍(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
滲漏量 0
工作溫度 0℃-80℃

Y42X型帶壓力表減壓閥 零部件參數

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 2Cr13
閥瓣 2Cr13
閥桿 2Cr13
缸套 2Cr13/25(鍍硬鉻)
活塞 2Cr13
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn

Y42X型帶壓力表減壓閥 結構圖

Y42X型帶壓力表減壓閥結構圖

Y42X型帶壓力表減壓閥 外形尺寸

公稱通徑DN 外 形 尺 寸
L H Hl
15 160 225 90
20 160 265 98
25 180 265 110
32 200 265 110
40 220 320 125
50 250 320 125
65 280 325 130
80 310 385 160
100 350 385 170
125 400 430 200
150 450 430 210
200 500 560 240
250 650 690 290
300 800 800 335
350 850 880 375
400 900 980 405
450 900 1100 455
500 950 1130 465
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要Y42X型帶壓力表減壓閥產品詳細樣本。
  • 帶壓力表減壓閥
  • 帶壓力表減壓閥
    帶壓力表減壓閥（材質碳鋼、法蘭連接、適合走水場合減壓使用）
  • 帶壓力表減壓閥
  • 帶壓力表減壓閥
    帶壓力表減壓閥（材質碳鋼、法蘭連接、適合走水場合減壓使用）

Y42X型帶壓力表減壓閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

Y42X型帶壓力表減壓閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
