上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 調節閥執行器和附件
  4. PS型電動執行器

PS型電動執行器

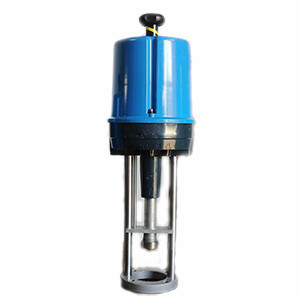

PS型電動執行器圖片
驅動形式 直行程
驅動電壓 AC 220V（AC380V,DC24V）±10% /50Hz,DC24V
輸入信號 4-20mA；0-10mA；0-5;1-5V；0-10V
輸出信號 4-20mA；0-10mA；0-5;1-5V；0-10V
基本誤差 ±1.0%（以額定行程的百分數表示）
靈敏度 0.5-2%可調（以額定行程的百分數表示）
防護等級 IP67
防爆形式 標準型(不防爆)

PS型電動執行器 型號：PS

PS型電動執行器是電動單元組合儀表DDZ系列中的執行單元產品之一，執行機構與調節閥本體構成電動調節閥，是工業過程測量和控制的系統中的執行調節機構；它內置伺服放大器，接收標準4-20mA信號，以AC220V或：AC380V AC24V DC24V等電源為動力，采用永磁直流電機為驅動電機，微處理數字控制電路和機械傳動組合成一種科技創新的智能化儀表。
PS型系列電子式直行程電動執行機構具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干擾性強、防護等級高等優點， 被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。

PS型電動執行器 技術參數

1.智能化—以微處理為核心控制器，實現多功能。
2.一體化—具有機電儀一體化設計思想，結構合理。
3.系列化—執行機構輸出力選擇范圍多，與閥門連接方式多樣化。
4.輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。
5.操作便—實現閥門位置的自動定位，大大方便操作人員的煩瑣調試。
6.精度高—傳動全部采用小齒隙高精度齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
7.電機好—驅動電機采用高性能稀土磁性材料制作的永磁直流電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。

PS型電動執行器 技術參數

環境溫度 -25℃～65℃；
相對濕度 ≤95%；
電源電壓 AC 220V（AC380V,AC24V）±10% /50Hz,DC24V
基本誤差 ±1.0%（以額定行程的百分數表示）
靈敏度 0.5-2%可調（以額定行程的百分數表示）
輸入信號 4-20mA；0-10mA；0-5;1-5V；0-10V
輸出信號 4-20mA；0-10mA；0-5;1-5V；0-10V
輸入阻抗 250Ω
輸出阻抗 <600Ω
防護等級 IP67

PS型電動執行器 規格大小

標準
型號 		推力
(kN)		 速度
(mm/s)		 大行程 電源 電機
率（W） 		電機保護 手動
操作 		防護等級 重量
PSL-202 2.0 0.8 50 按要求 20 允許堵轉 手輪 IP67 7.5
PSL-204 4.0 0.8 50 按要求 40 允許堵轉 手輪 IP67 7.7
PSL-208 8.0 0.8 65 按要求 60 允許堵轉 手輪 IP67 9.6
PSL-210 10.0 0.8 65 按要求 80 允許堵轉 手輪 IP67 9.8
PSL-312 12.0 1.0 100 按要求 100 允許堵轉 手輪 IP67 22.0
PSL-316 16.0 1.0 100 按要求 120 允許堵轉 手輪 IP67 22.4
PSL-320 20.0 1.0 100 按要求 140 允許堵轉 手輪 IP67 23.0
PSL-325 25.0 1.0 100 按要求 160 允許堵轉 手輪 IP67 23.0

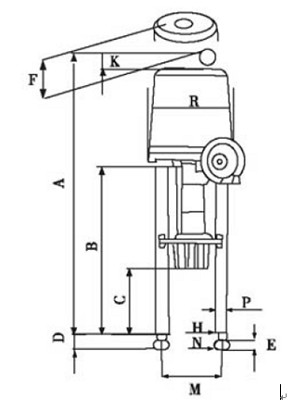

PS型電動執行器結構圖

PS型電動執行器結構圖

PS型電動執行器安裝尺寸

型號 外形尺寸
A B C D E F H M P R
PSL-202
PSL-204		 459 237 116 35 30 120 ￠16 100 φ20 φ177
PSL-208 560 256 120 35 35 150 ￠16 100 φ20 φ197
PSL-210 560 256 120 35 35 150 ￠16 118 φ20 φ197
PSL-312
PSL-316
PSL-320
PSL-325		 788 450 174 45 25 230 ￠20 155 Φ32 Φ218

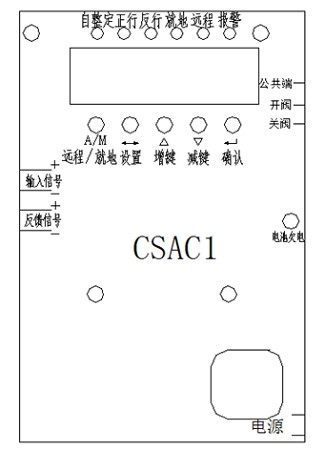

PS型電動執行器接線圖

PS型電動執行器接線圖
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要PS型電動執行器產品詳細樣本。
