氣動盲板閥

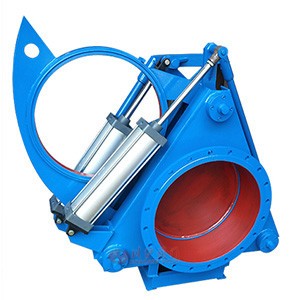

氣動盲板閥圖片

氣動盲板閥 型號：FC643X

氣動盲板閥也稱FC643X眼睛閥主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、汽缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
氣動盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

氣動盲板閥性能規范

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.375 0.225 0.15 0.075
驅動源 壓縮空氣0.4-0.6MPa
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
-20-100 -20-250 -20-300
適用介質 煤氣、其他可燃氣體
啟閉時間S ≤60
主要零部件材料 閥體、閘板為碳鋼；閥桿為不銹鋼；密封圈為硅橡膠

氣動盲板閥結構圖

氣動盲板閥結構圖

氣動盲板閥安裝尺寸

DN D D1 b n-φd L
300 440 395 22 12-φ22 450
350 490 445 22 12-φ22 450
400 540 495 22 16-φ22 450
450 595 550 24 16-φ22 500
500 645 600 24 16-φ22 500
600 755 705 24 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 26 24-φ30 800
900 1075 1020 28 24-φ30 800
1000 1175 1120 30 28-φ30 800
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要氣動盲板閥產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥（閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節）
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥（閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量）
  • 盲板閥
  • 冶金閥門
    盲板閥（閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中）
  • 泄爆閥
  • 冶金閥門
    泄爆閥（閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體）
冶金閥門說明書 下載

氣動盲板閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動盲板閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
